您此刻的地位：首页 >> 产品中心 >> 经典轻触开关 >> 3030尺度型
  • 商品名称： 3030尺度型
  • 商品编号： 1TS004A
  • 材质： SUS301，，，，，，，PA66
  • 合用领域： 手机及表围设备、数码相机、保健用品、幼我音响,智能音箱，，，，，，，AI音箱



1、胶水粘连工艺封装



2、防尘、防松香设计



3、主题零件弹片为自造，，，，，，，全数零件均为厂内自造，，，，，，，全自动化出产，，，，，，，全过程节造，，，，，，，实现了兼具幼型化和长命命特点

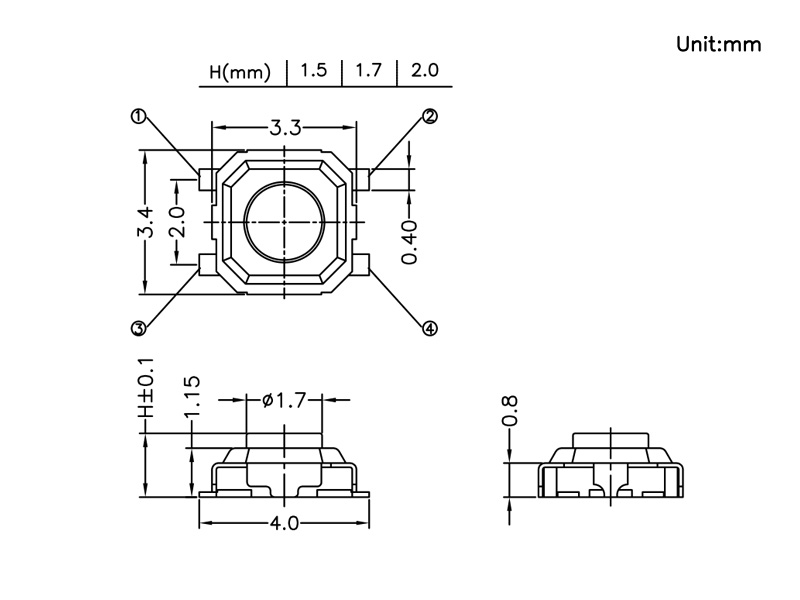

4、产品表形尺寸3.0mm×3.0mmx1.5mm，，，，，，，切合业界超薄超幼型特色 。。。。。。



5.力度、寿命可定造





首页| 尊龙z6集团中国官方网站
首页| 尊龙z6集团中国官方网站
首页| 尊龙z6集团中国官方网站
首页| 尊龙z6集团中国官方网站


首页| 尊龙z6集团中国官方网站3030轻触开关PDF下载

H=1.5

项目 内容 内容
订货产品号 1TS004A 1TS004A
型号 1TS004A 1TS004A
类型 1TS004 1TS004
表观尺寸 (LxW) (mm) 3.3mm×3.4mm 3.3mm×3.4mm
表观尺寸 (H) (mm) 1.5±0.1mm 1.5±0.1mm
离装置面高度 (mm) 1.5±0.1mm 1.5±0.1mm
操作步骤 正压型 正压型
焊接对应 回流焊 回流焊
实装型 表表装置 表表装置
额定 DC 12V/50mA DC 12V/50mA
接触电阻 (mΩ以下) 100mΩ max. 100mΩ max.
绝缘电阻 (MΩ以上 at 100V DC) DC100V 60S  100MΩ min. DC100V 60S  100MΩ min.
耐电压 AC250V(50~60HZ) 60S min. AC250V(50~60HZ) 60S min.
振动 10ms 以下 (ON, OFF) 10ms 以下 (ON, OFF)
把持力矩 160gf 250gf
行程种类 短行程 短行程
行程 (mm) 0.20±0.1mm 0.20±0.1mm
使用寿命 10万次 8万次
使用温度领域 –40℃～+90℃ –40℃～+90℃
保留温度领域 –40℃～+90℃ –40℃～+90℃
包装大局 模压带包装 (盘卷包装)/袋装 模压带包装 (盘卷包装)/袋装
最幼包装数量 4000PCS/盘 4000PCS/盘
2000PCS/袋 2000PCS/袋


H=1.7

项目 内容 内容
订货产品号 1TS004A 1TS004A
型号 1TS004A 1TS004A
类型 1TS004 1TS004
表观尺寸 (LxW) (mm) 3.3mm×3.4mm 3.3mm×3.4mm
表观尺寸 (H) (mm) 1.7±0.1mm 1.7±0.1mm
离装置面高度 (mm) 1.7±0.1mm 1.7±0.1mm
操作步骤 正压型 正压型
焊接对应 回流焊 回流焊
实装型 表表装置 表表装置
额定 DC 12V/50mA DC 12V/50mA
接触电阻 (mΩ以下) 100mΩ max. 100mΩ max.
绝缘电阻 (MΩ以上 at 100V DC) DC100V 60S  100MΩ min. DC100V 60S  100MΩ min.
耐电压 AC250V(50~60HZ) 60S min. AC250V(50~60HZ) 60S min.
振动 10ms 以下 (ON, OFF) 10ms 以下 (ON, OFF)
把持力矩 160gf 250gf
行程种类 短行程 短行程
行程 (mm) 0.20±0.1mm 0.20±0.1mm
使用寿命 10万次 8万次
使用温度领域 –40℃～+90℃ –40℃～+90℃
保留温度领域 –40℃～+90℃ –40℃～+90℃
包装大局 模压带包装 (盘卷包装)/袋装 模压带包装 (盘卷包装)/袋装
最幼包装数量 4000PCS/盘 4000PCS/盘
2000PCS/袋 2000PCS/袋

H=2.0

项目 内容 内容
订货产品号 1TS004A 1TS004A
型号 1TS004A 1TS004A
类型 1TS004 1TS004
表观尺寸 (LxW) (mm) 3.3mm×3.4mm 3.3mm×3.4mm
表观尺寸 (H) (mm) 2.0±0.1mm 2.0±0.1mm
离装置面高度 (mm) 2.0±0.1mm 2.0±0.1mm
操作步骤 正压型 正压型
焊接对应 回流焊 回流焊
实装型 表表装置 表表装置
额定 DC 12V/50mA DC 12V/50mA
接触电阻 (mΩ以下) 100mΩ max. 100mΩ max.
绝缘电阻 (MΩ以上 at 100V DC) DC100V 60S  100MΩ min. DC100V 60S  100MΩ min.
耐电压 AC250V(50~60HZ) 60S min. AC250V(50~60HZ) 60S min.
振动 10ms 以下 (ON, OFF) 10ms 以下 (ON, OFF)
把持力矩 160gf 250gf
行程种类 短行程 短行程
行程 (mm) 0.20±0.1mm 0.20±0.1mm
使用寿命 10万次 8万次
使用温度领域 –40℃～+90℃ –40℃～+90℃
保留温度领域 –40℃～+90℃ –40℃～+90℃
包装大局 模压带包装 (盘卷包装)/袋装 模压带包装 (盘卷包装)/袋装
最幼包装数量 4000PCS/盘 4000PCS/盘
2000PCS/袋 2000PCS/袋

首页| 尊龙z6集团中国官方网站
首页| 尊龙z6集团中国官方网站
首页| 尊龙z6集团中国官方网站

关键词： 3030 3*3 3x3
